113 自行车系列2 组成自行车的五大系统
本文最后更新于 195 天前,其中的信息可能已经有所发展或是发生改变。

之前看着自行车,都是零件,太零碎了。网上看别人的文章也看不懂名词,比如说:

  • 轮组 vs 腕组
  • 牙盘、飞轮
  • 曲柄、中轴
  • ……

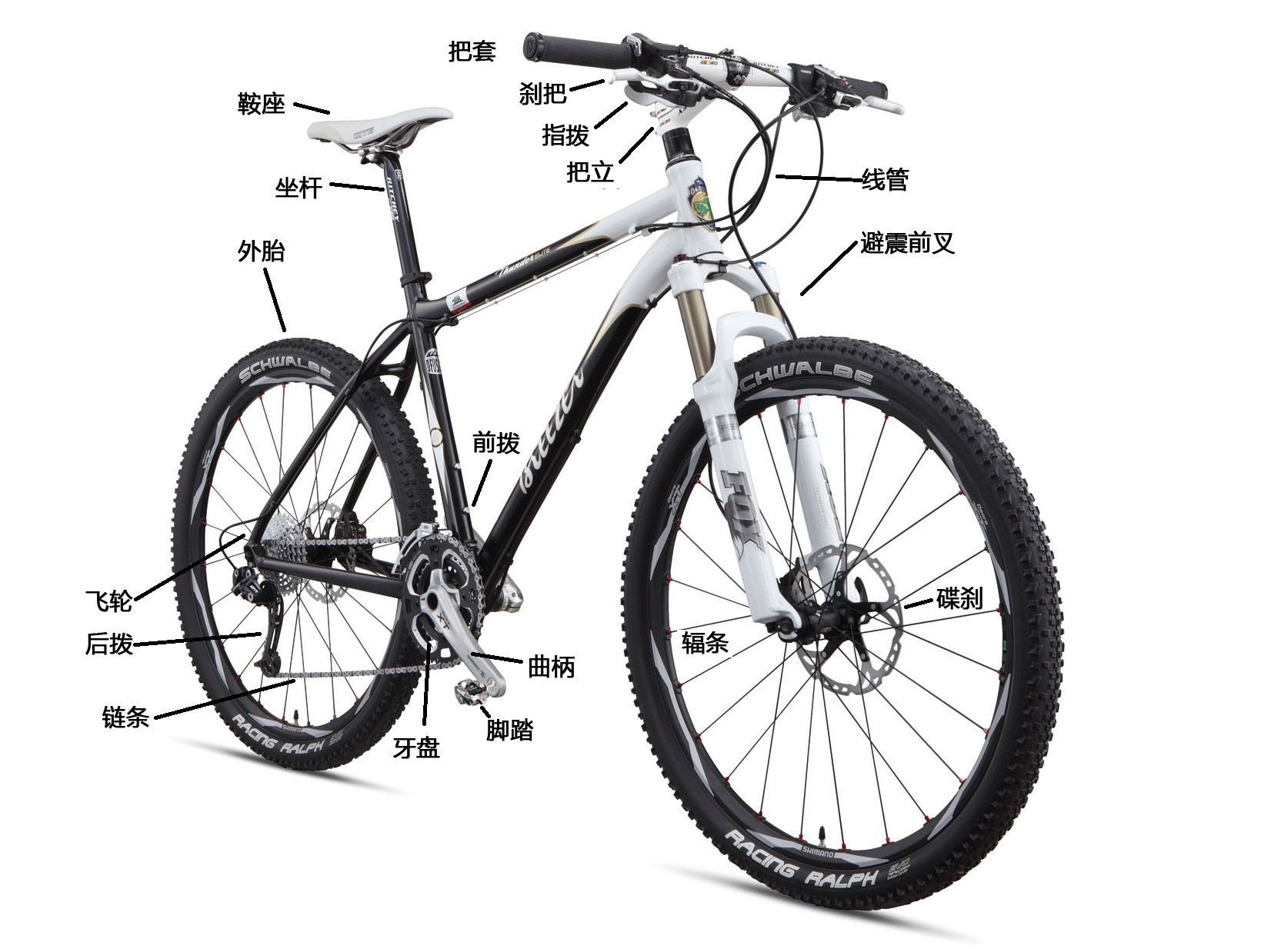

好多都不知道是啥,需要结合自行车图谱才能够看明白。

自行车系列2:组成自行车的六大系统

于是,经过收集之后,发现自行车零件可以分为一下的几个系统,然后就能够记住了呀。

支撑系统

自行车的支撑系统是自行车的“骨架”,起到整合各种零配件及支撑车手的作用。可以说没有支撑系统,整个车根本不可能存在呀。

主要包含下面几个结构:

  • 车架
  • 车把
  • 座管和坐垫

车架之于自行车,就像主板之于电脑主机一样。

车架现在有下面几种材质:

  • 钢材
  • 铝合金
  • 钛合金
  • 碳纤维

目前来说,钢架适合作为几百元的通勤车车架材料(当然高端的钢架也很贵),铝合金作为入门的山地车(或者山地车)材料,而碳纤维和钛合金则作为高端自行车的材料。

轮组系统(滚动系统)

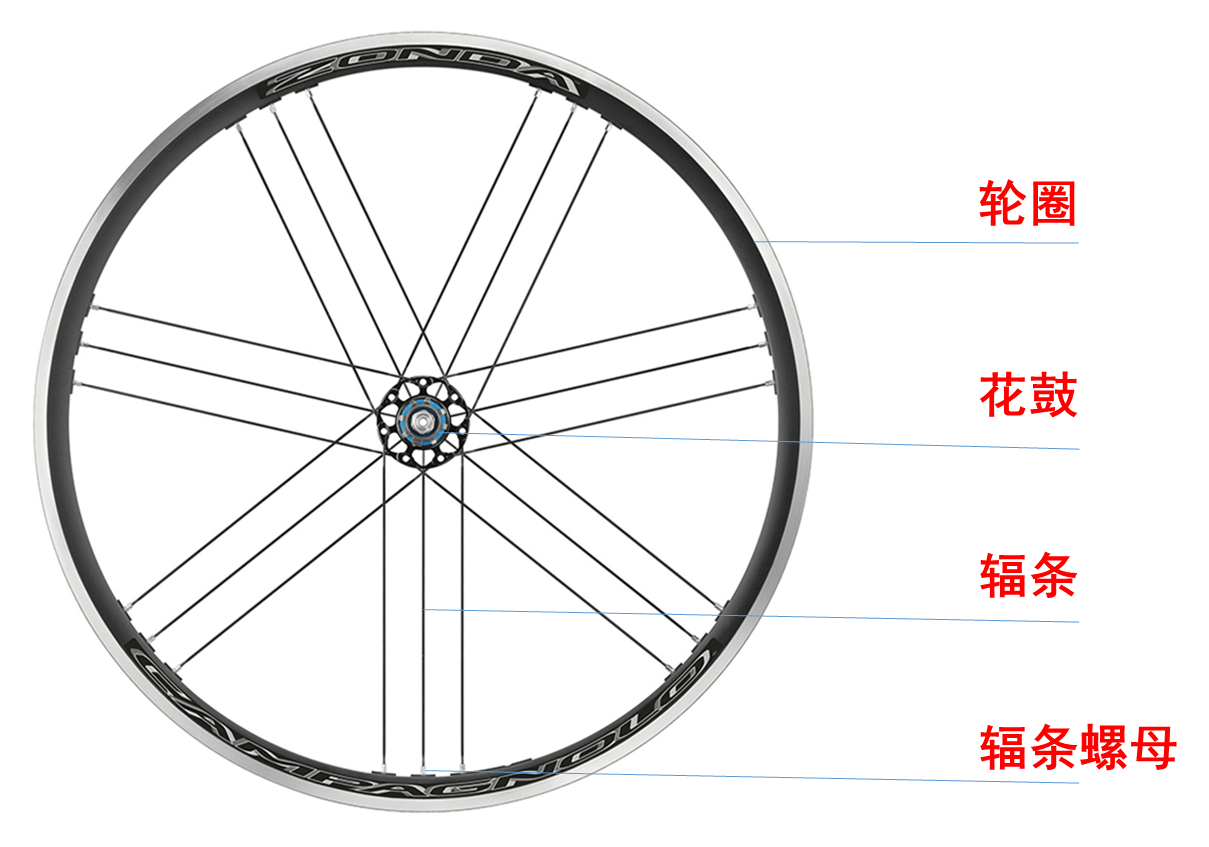

轮组系统是链接车轮和车架的部分,自行车的动力传输都必须要经过轮组传动给轮胎。主要有一下三个结构:

  • 轮圈:用于安装轮胎
  • 辐条和辐条螺母:连接轮圈和花鼓
  • 花鼓:通过内部的棘轮装置,实现对轮组的驱动。

自行车系列2:组成自行车的六大系统

其中,轮组现在常见的是铝合金材料和碳纤维材料。

其中铝合金材料的大概几百元,而碳纤维的要上千元。

花鼓呢,分为滚珠花鼓和培林花鼓。那么啥事培林呢?这是音译,单词是bearing,也就是轴承。

当然呢,这外面还是要加上轮胎的呀。

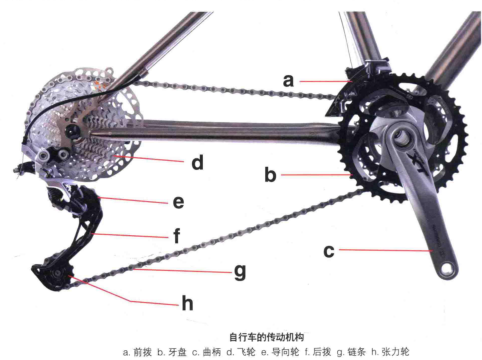

传动和变速系统

一个车子要动起来,那肯定要动力呀。将人腿的往复运动转换成车轮的旋转运动。

自行车系列2:组成自行车的六大系统

上面是自行车的传动和变速系统。为什么把两个放在一起呢?因为两个想要分开可不容易呀。下面按照力量的传输进行讲解。

往复运动(腿)-旋转运动(牙盘)

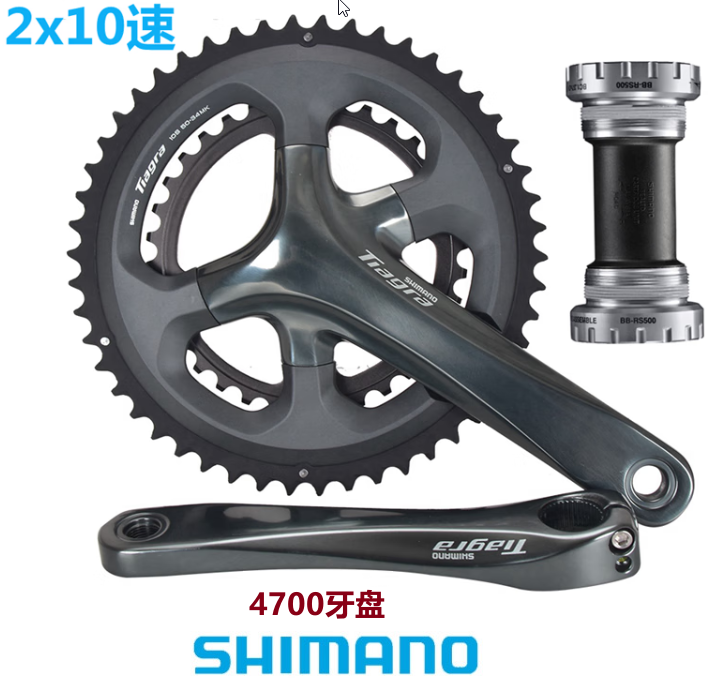

这个最重要的结构就是牙盘和曲柄了。

自行车系列2:组成自行车的六大系统

涉及到四个部件:

  • 牙盘:
  • 曲柄:连接牙盘和脚踏
  • 中轴:连接自行车的五通
  • 脚踏:连接曲柄

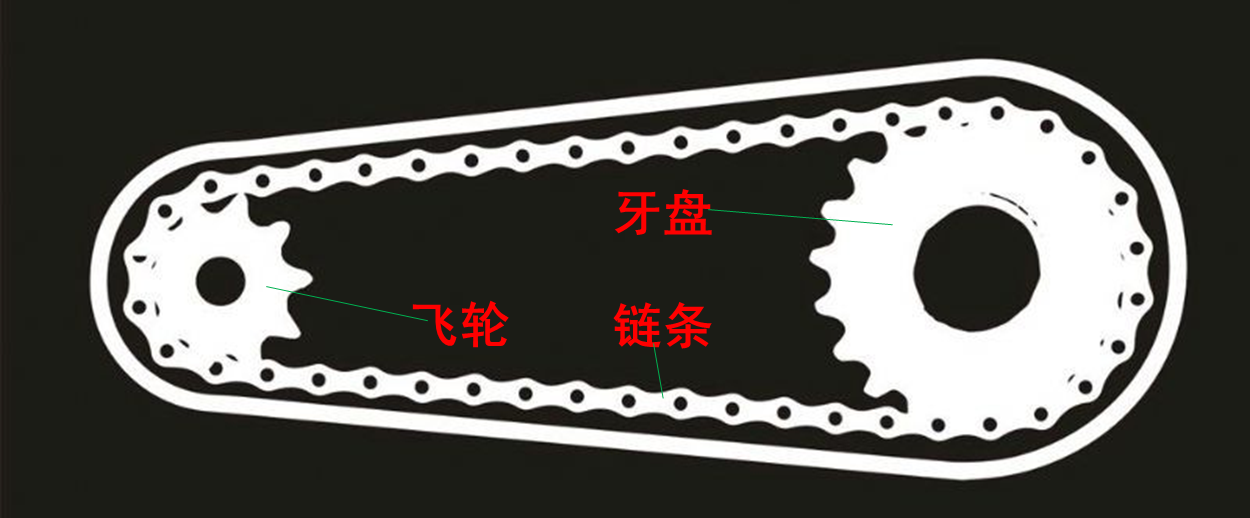

旋转运动(牙盘)-旋转运动(飞轮)

自行车系列2:组成自行车的六大系统

这里可以举最常见的单速自行车例子,有以下三个结构

  • 牙盘:把脚踏的往复运动变为旋转运动
  • 链条:带动飞轮转动
  • 飞轮:通过花鼓,让飞轮带动轮胎转动

当然呢,这仅仅是牙盘到飞轮的过程,除了这个之外,还包括如何将脚的往复运动变为牙盘的旋转运动。这是轮组花鼓的作用。

变速系统

变速系统,就是更改牙盘和飞轮的齿轮比来改变速度。也就是说,牙盘和飞轮分别由多个齿轮的盘片组合而成,以及能够调节前后变速的变速器和指拨而成。

自行车系列2:组成自行车的六大系统

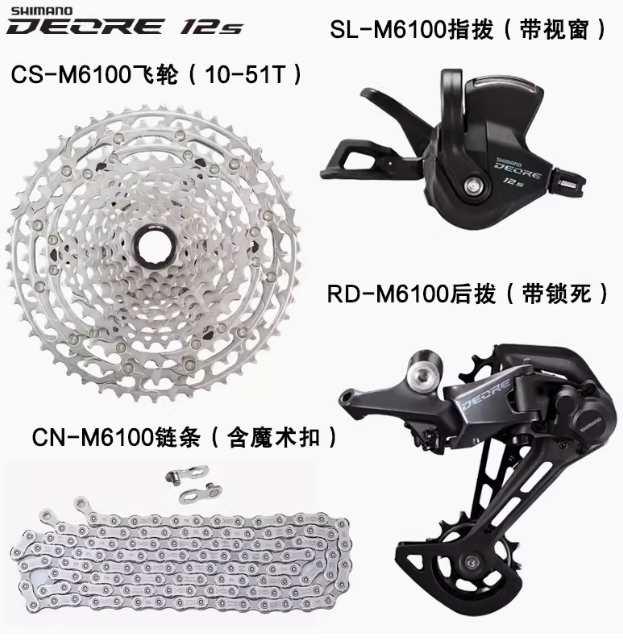

这是用来调节后变速器的M6100套件。当然,还有前变速器,不过现在有非常多的车都取消了前变速器,保留单盘。

制动系统(刹车系统)

既然车子可以动起来,那么遇到某些情况,总要停下来。这就要利用制动系统了都。

刹车的原理是利用两个物品之间产生的摩擦力,来阻止轮胎的滚动,从而实现车子的制动。

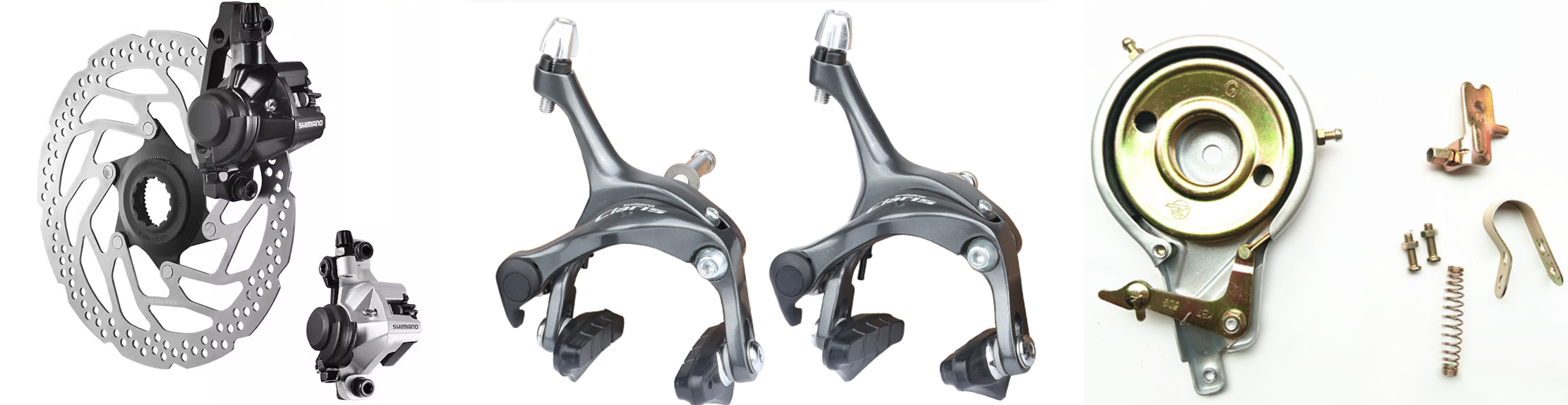

下面有三种类型:

  • 圈刹:刹车皮与轮圈进行摩擦
  • 抱刹:刹车皮和铁片的摩擦
  • 碟刹:来令片与碟片之间的摩擦

自行车系列2:组成自行车的六大系统

刹车没有好坏之分,只有适不适用。比如说我现在骑得自行车就是使用圈刹的公路车;给女朋友买的通勤车,后轮试用抱刹;之前的美利达公爵600使用的是碟刹。

避震系统

公路车一般没有避震系统,主要是为了快。

山地车为了运动于各个地形,需要避震。

可以分为避震前叉和后避震系统。

结语

以上就是有关自行车系统的简单介绍,希望大家能够对自行车有一个大略的认识。

参考内容

  1. 单车圣经
  2. 新手入门:自行车变速系统使用指南 – 美骑网|Biketo.com
  3. 十年巨变!浅谈6大山地自行车进化方向|山地越野|山地车|山地世界杯|山地变速系统|骑行装备与器材 – 美骑网|Biketo.com
  4. 【史海钩沉】自行车圈“黑话”俗语不完全整理 – 美骑网|Biketo.com
  5. 钢架回潮:浅谈管材分类与制造工艺|钢架|公路车 – 美骑网|Biketo.com
  6. 自行车变速器 All In One – xgqfrms – 博客园
